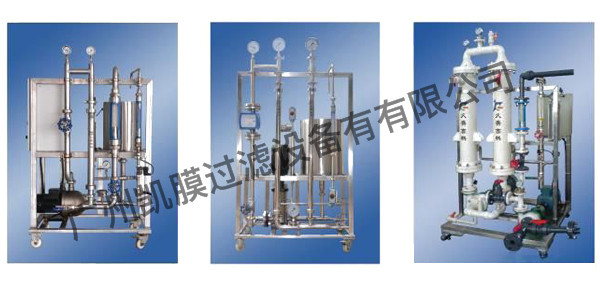

超濾、納濾及反滲透試驗機
一、 實驗機功能及用途
本裝置為實驗室用超濾、納濾及反滲透小型膜分離設備，可廣泛地應用于物質的分離、濃縮、提純等；設備設計過程中貫穿的工業化理念，適合科研工作者探討設備產業化放大所需的各種工藝參數。
二、 實驗機特點
● 整體結構緊湊，操作簡單，穩定性好，外形美觀，整機均采用不銹鋼材料制作；
● 動力部分采用液壓隔膜泵，揚程高，壓力穩定，性能可靠；
● 系統高壓管路采用衛生級不銹鋼，承壓高、耐腐蝕。連接采用衛生級卡套式接頭，連接便捷可靠；
● 系統包含壓力、溫度保護裝置。壓力保護裝置可以自動在壓力超高時報警停機；溫度保護裝置可以自動在溫度超限時報警停機；安全過濾裝置，可以避免因帶入固體顆粒造成系統損傷；
● 該設備在壓力、溫度、流量、流速等參數的控制方面，采用了多種與生產型設備相同的技術，使實驗室的分離工作更接近于工業化的實際情況，有利于工藝的產業化；
● 該設備采用變頻控制，有效擴大了它的適用范圍；系統的處理量為0-150L/小時（處理量與料液性質相關），最小循環體積僅為350-400ml，特別適合實驗室使用；
三、 實驗機參數
● 工作壓力：0-40bar可調，能滿足物料的超/納濾/反滲透的分離需要；
● 工作溫度：0-50℃，配備小型列管式換熱器，便于溫度控制調節；
● 系統最小循環體積：約350ML；
● 物料專用進口液壓隔膜泵，揚程高，壓力穩定，性能可靠；
● 膜芯：進口卷式或中空膜元件，專用于物料濃縮分離，有耐酸堿清洗，使用壽命長，抗污染等特點；
● 膜芯孔徑分布窄，截留精度高: >99%(標配物質測)；
● 配備高溫，高壓自動停機保護裝置；
● 循環罐：SS304材質，耐腐蝕性強；錐底，可最大程度減小循環體積；
● 管路系統：采用SS316全不銹鋼衛生級管道，便于拆裝維護；
● 儀表及電氣系統：配有溫度、壓力、流量顯示儀表，讀數準確方便；電氣元件，壓力傳感器均選用高檔進口品牌，保障設備運行安全、穩定、可靠；
四、 實驗機配置表
序號 S/No. | 名稱 Description | 規格/型號 Specification/Model | 材質 Material | 數量 Qty. | 單位 Unit | 品牌 Brand |
1 | 實驗?zāi)ぴ?/span> | UF/NF/RO-1812 | 高分子 | 1 | 只 | SD/DOW/HYD |
2 | 高壓膜殼 | 壓力等級：40bar | SS304 | 1 | 只 | 凱膜 |
3 | 柱塞高壓泵 | 功率：0.37-0.75KW, 380/220VAC/DC 流量：0-150LPH, 揚程：0.6-50MPa | SS316 | 1 | 臺 | 合資 |
4 | 流量計 | 0-150/h | 有機玻璃 | 2 | 臺 | 合資 |
5 | 換熱裝置 | 管套式，0-2.2kw.hr | SS304 | 1 | 只 | 合資 |
6 | 設備機箱 | 框架支撐板式封閉結構 | SS304 | 1 | 臺 | 凱膜 |
7 | 壓力傳感器 | 壓力：0-70bar | SS304 | 1 | 套 | 粵茂 |
8 | 溫度傳感器 | 溫度：0-100度 | SS304 | 1 | 套 | 粵茂 |
9 | 觸摸屏 | MT508S | 電子 | 1 | 套 | 西門子 |
10 | PLC | S7-200 | 繼電器 | 1 | 套 | 西門子 |
11 | 電氣系統 | 220/24VADC | 電磁 | 1 | 套 | 施耐德 |
12 | 閥門/管件 | 壓力等級40bar | SS304 | 1 | 套 | 國產 |
13 | 料液罐 | 5-20L | SS304 | 1 | 只 | 凱膜 |
14 | 管道 | φ08-12mm | SS316 | 1 | 套 | 邦迪 |
